Syslog

Assalamualaikum Wr.Wb
Oke untuk kali ini kita akan ngulik syslog. Sylog itu apa sih? oke,jika kalian masih blom tau tentang syslog mungkin kalian pernah melakukan konfigurasi pada perangkat switch/router.

Syslog.

*Aug  1 10:23:18.903: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Nah mungkin dengan komen diatas jika kalian sudah tidak asing lagi ketikan melakukan aktivitas pada perangkat switch/router sering menemui komen tersebut..nah komen tersebut merupakan syslog.

Oke mungkin masih ada yang bingung maksud dari komen tersebtu itu apa?..mari kita bedah satu per satu

Timestaps : Aug  1 10:23:18.903
Facility : %LINEPROTO
Severity level : 5
Mnemonic : UPDOWN
Description : Line protocol on Interface FastEthernet0/0, changed state to up

Selain itu pada severity sebenarnya sampe level 7,akan tetapi yang bisa dibacaa itu sampe level 5..jika level nya makin merendah atau sampe pada titik 0 itu perangkat sudah dalam kondisi darurat/parah.

Seleverity level
0.Emergecy
1.Alert
2.Critical
3.Error
4.Warning
5.Notice
6.Informational
7.Debug

berikut adalah syntax untuk melihat level severity.

R1(config)#logging console ?
  <0-7>              Logging severity level
  alerts               Immediate action needed                  (severity=1)
  critical             Critical conditions                            (severity=2)
  debugging       Debugging messages                        (severity=7)
  discriminator   Establish MD-Console association
  emergencies    System is unusable                           (severity=0)
  errors               Error conditions                               (severity=3)
  filtered             Enable filtered logging
  guaranteed       Guarantee console messages
  informational   Informational messages                  (severity=6)
  notifications     Normal but significant conditions  (severity=5)
  warnings          Warning conditions                         (severity=4)
  xml                   Enable logging in XML
  <cr>

Oke sekarang kita akan lab kan syslog nya,disini lab nya kita gunakan packet traacer.

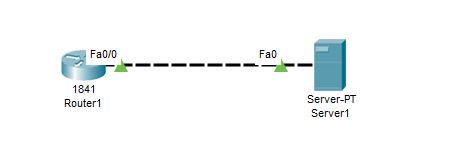

topologi.

setelah itu setting ip address pada kedua perangkat.

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 10.10.10.1 255.255.255.0
Router(config-if)#no sh

setting ip pada server.

R1(config)#logging 10.10.10.2
R1(config)#logging trap debugging
R1(config)#logging on
R1(config)#exit

setelah itu kita lakukan ping,dan shutdown interface nya kemudian no shutdown lagi.

Router(config)#do ping 10.10.10.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 0/1/7 ms

Router(config)#int fa0/0
Router(config-if)#sh

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to administratively down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to down

Router(config-if)#no sh

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

terakhir kita cek pada server nya apkaah pesan syslog nya sudah bisa dibaca atau blom..

gambar.1.2

Terlihat pada server aktivitas yang tadi kita lakukan terbaca pada server nya.karena sudah terbaca aktivitas nya maka artikel kali ini sampai disini dulu semoga bermanfaat..terimkasih

Wassalamualaikum Wr.Wb
