Lab-25 DHCP RELAY AGENT

Assalamualaikum Wr.Wb
pada artikel kali ini kita akan membahas dhcp kembali,tapi kali ini kita akan mellakukan dhcp delay agent.sebelumnya kali sudah tau apa belom apa itu dhcp?jika belom silahkan baca dulu di artikel saya Mengenai DHCP .

Konsep Dhcp relay
back to topic,dhcp relay atau agent relay itu sama saja dia akan memimnjamkan alamat ip kepada client,nah problem nya itu ketika server ingin meminjamkan alamat ip nya kepada client yang sudah berbeda network dengan server apakah bisa?tentu bisa itulah mengapa diciptakan dhcp relay.

Nah problem kali ini perangkat yang bisa kita setting untuk dijadikan dhcp server itu ada dua,ada router dan server itu sendir.nah teruss bedanya apa jika kedua perangkat tersebut bisa melayani perminataan dhcp?..jika kita memiliki jaringan berskala rendah maka sah saja menggunakan router sebagai dhcp server,tetapi kalo jaringan nya sudah berskala besar lebih disarnkan menggunakan server.karena jika kita paksa kan menggunakan router sebagai dhcp server dalam skala jaringan besar itu akan memakan jumlah resource yang banyak pada router itu sendiri sendiri.

Fungsi dhcp relay
ketika client meminta dhcp server ke server yang berbeda subnet maka dhcp relay akan menuruskan perminataan tersebut.

Sekarang kita masuk ke lab nya,pada topologi ada server,dua router salah satu router nanti akan kita jadikan dhcp relay nya.

topologi 1.1

setting ip address pada router dhcp-server.

R-DHCP-server(config)#interface FastEthernet0/0
R-DHCP-server(config-if)#ip address 192.168.10.1 255.255.255.0
R-DHCP-server(config-if)#no sh
R-DHCP-server(config)#interface FastEthernet0/1
R-DHCP-server(config-if)#ip address 10.10.10.1 255.255.255.0
R-DHCP-server(config-if)#no sh

selanjutnya buat pool untuk range ip nya.

R-DHCP-server(config)#ip dhcp pool LAN1
R-DHCP-server(dhcp-config)#network 12.12.12.0 255.255.255.0
R-DHCP-server(dhcp-config)#default-router 12.12.12.1
R-DHCP-server(dhcp-config)#dns-server 192.168.10.254

setelah itu kita setting ip address pada router dhcp relay.

R-dhcp-relay(config)#interface FastEthernet0/0
R-dhcp-relay(config-if)#ip address 10.10.10.2 255.255.255.0
R-dhcp-relay(config-if)#no sh
R-dhcp-relay(config)#interface FastEthernet0/1
R-dhcp-relay(config-if)#ip address 12.12.12.1 255.255.255.0
R-dhcp-relay(config-if)#no sh

setelah itu tambahkan perintah relay di router dhcp relay.

R-dhcp-relay(config)#interface FastEthernet0/1
R-dhcp-relay(config-if)#interface FastEthernet0/1ip helper-address 10.10.10.1

terakhir kita routing agar network yang berbeda bisa saling komunikas.

R-dhcp-relay(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.1
R-DHCP-server(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.2

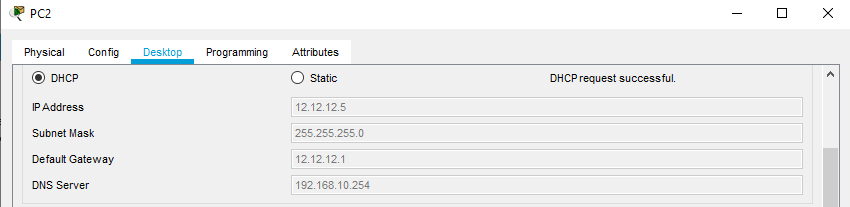

setelah itu lakukan verifikasi pada pc client sudah dapat ip atau belom.

gambar 1.2

gambar 1.3

gambar 1.4

gambar 1.5

Oke ke-4 pc client sudah mendapatkan ip nya,berarti sudah berhasil ya sekian dulu di sambung artikel selanjutnya..terimkasihh

Wassalamualaikum Wr.Wb
