Lab-28 NAT Dynamic

Assalammualaikum Wr.Wb
Sebelumnya kita sudah belajar Static Nat & Nat Overload ,nah untuk sekarang kita masih membahas Nat,tetapi yang beda kali ini yaitu kita akan menggunakan dynamic Nat..nah apasih bedanya nat static,nat overload & nat dynamic..

• Nat static = kita hanya bisa mentraslasikan 1 ip saja dan kita melakukan nya secara manual.
• Nat overlaod = Digunakan ketika ip local ingin akses ke internet secara bersamaan dengan satu /beberapa ip public.
• Nat dynamic = Konsep nya hampir sama dengan nat sebelumnya,dimana beberapa ip public bisa di akses oleh ip privat dan kita melakukan nya secara otomatis.

Untuk Lab nya kita masih menggunakan topologi yang sebelumnya.

topologi

Seperti lab sebelumnya kita setting ip address pada setiap perangkat,dengan catatan sesuai dengan topologi.

R1(config)#int fa0/0
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#int fa0/1
R1(config-if)#ip add 10.10.10.1 255.255.255.0
R1(config-if)#no sh

R2(config)#int fa0/0
R2(config-if)#ip add 12.12.12.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int fa0/1
R2(config-if)#ip add 20.20.20.1 255.255.255.0
R2(config-if)#no sh

setelah itu kita routing menggunakan default route saja.

R1(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.2

selanjutnya kita buat pool ip nat nya.

R1(config)#ip nat pool POOLNAT 12.12.12.3 12.12.12.7 netmask 255.255.255.0

setelah itu kita buat list agar nat nya menggunakan POOLNAT untuk translasi nya.

R1(config)#ip nat pool POOLNAT 12.12.12.3 12.12.12.7 netmask 255.255.255.0
R1(config)#ip nat inside source list 1 pool POOLNAT
R1(config)#access-list 1 permit 10.10.10.0 0.0.0.255
R1(config)#int fa0/0
R1(config-if)#ip nat outside
R1(config-if)#int fa0/1
R1(config-if)#ip nat inside

setelah itu lakukan ping dari pc1-pc2 ke server..pastikan sudah reply..

ping dari pc1 to server.

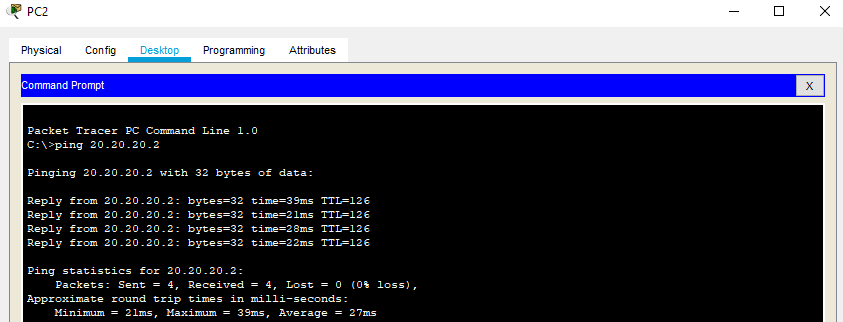

ping dari pc2 to server.

Oke karena kedua pc sudah bisa ping/akses ke server menggunakan dynamic nat maka artikel kali ini sekian sampai disini dulu...terimaksihh semoga bermanfaat

Wassalammualaikum Wr.Wb
