Lab-26 STATIC NAT

Assalamualaikum Wr.Wb
Oke untuk artikel kali ini kita akan belajar static nat atau nat static,untuk untuk goal labs kali ini saya ingin jaringan lan atau privat saya bisa konek ke server yang ada di isp menggunakan static nat atau (one to one mapping). sebelumnya saya sudah singging beberapa penjelasan tentang NAT di artikel saya Ngulik NAT ..

Oke kita langsung ke lab nya

topologi 1.1

Setting ip address pada setiap perangkat.

R1(config)#int fa0/0
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh

R1(config-if)#int fa0/1
R1(config-if)#ip add 10.10.10.1 255.255.255.0
R1(config-if)#no sh

R2(config)#int fa0/0
R2(config-if)#ip add 12.12.12.2 255.255.255.0
R2(config-if)#no sh

R2(config-if)#int f0/1
R2(config-if)#ip add 20.20.20.1 255.255.255.0
R2(config-if)#no sh

Setelah itu setting ip address pada pc & server

gambar 1.2

Setting ip PC-1

gambar 1.3

Setting ip PC-2

gambar 1.4

Setting ip server

Sebelum setting nat kita diharuskan untuk setting routing default R2

R2(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.1

Setelah itu coba ping dari kedua PC ke ip server.

gambar 1.4

Ping dari PC1 to server

gambar 1.5

Ping dari PC2 to server

Oke sekarang kita setting NAT nya dan ip 10.10.10.2/24 akan  kita translasikan ke ip 12.12.12.1

R1(config)#ip nat inside source static 10.10.10.2 12.12.12.12
R1(config)#int fa0/0
R1(config-if)#ip nat outside
R1(config-if)#int fa0/1
R1(config-if)#ip nat inside

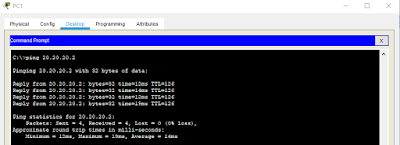

Setelah itu kita ping dari PC1 ke server.

gambar 1.6

ping dari pc1 to server

Oke PC1 sudah bisa ping ke server,sekarang kita coba ping dari pc2 ke server.

gambar 1.7

ping dari pc2 to server

Hasilnya pasti time out,mengapa begitu,karena saat kita menggunakan static nat ,maka hanya 1 ip  saja yang bisa di translasikan,jika ingin menambah lagi maka kita setting manual lagi nat nya..

yaudah sekarang kita tambahkan nat satu lagi agar kedua pc bisa akses ke server.

Setting nat nya kembali

R1(config)#ip nat inside source static 10.10.10.3 12.12.12.12

Kemudian kita ping kembali dari pc2 ke server,harusnya sudah konek ya.

gambar 1.8

ping dari pc2 to server.

Kemudian ping dari server ke client dan ke ip 12.12.12.12 yang tadi kita sett sebagai ip traslation nya.

gambar 1.9

ping dari server

Nah perlu diketahui bahwa ip local tidak akan bisa di ping dari server..oke sekian dulu artikel dari saya...semoga bermanfaat

Wassalamualaikum Wr.Wb
